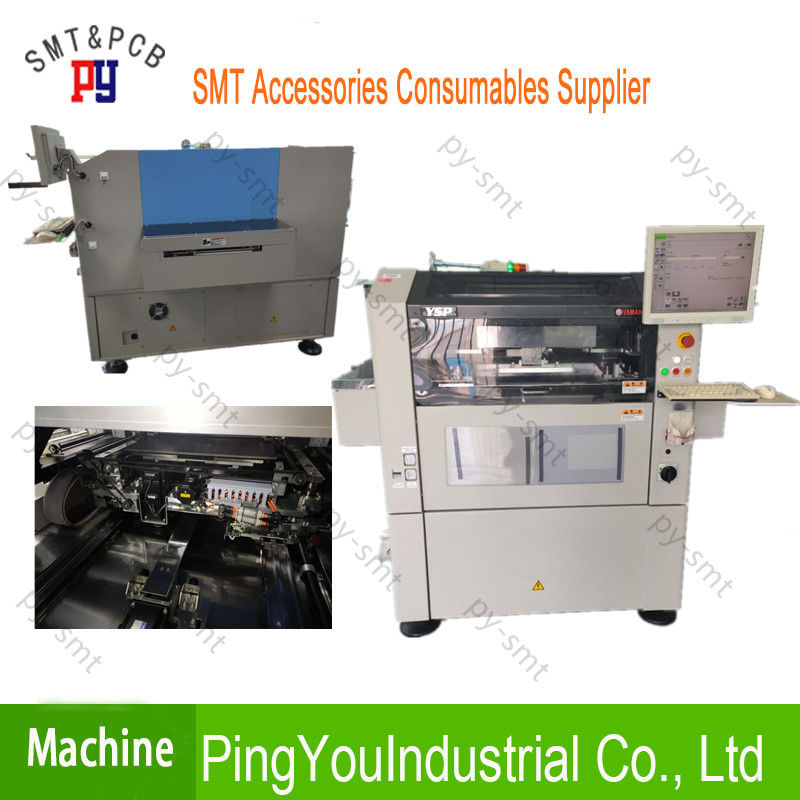

Imprimante d'écran de pâte de soudure de YAMAHA YSP d'équipement d'Assemblée de SMT d'acier inoxydable

Imprimante d'écran de pâte de soudure de YAMAHA YSP avec véritable dû de précision impeccable utilisé

Imprimante KHT-000 d'écran de carte PCB de YAMAHA YSP

Imprimante d'écran de pâte de soudure de YAMAHA YSP avec véritable dû de précision impeccable utilisé

Machine à grande vitesse d'imprimante d'écran de YAMAHA avec la précision impeccable due à la tête 3S originale de Yamaha qui ajuste automatiquement l'angle de racle (avec l'intervalle de 1 degré) entre 45 et 65 degrés.

Haut-Speen à haute précision

Imprimante à extrémité élevé universelle

11 sec/Ligne-tact de cycle*

Capacité d'impression ultra-rapide

3σ : +/-0.005mm

Répétabilité du positionnement

Système de PSC

(PSC : Contrôle de stabilité d'impression)

tête 3S

(3S : Racle simple d'oscillation)

Variable d'angle d'attaque d'impression

Secteur de pringint de L600mm applicable

Double système de ruelle de YAMAHA applicable

Capacité d'impression ultra-rapide 9,5 sec/cycle

Mouillez l'exactitude d'impression : μm ±25 (6σ)

Positionnement de l'exactitude de répétabilité : μm ±12,5 (6σ)

Pochoirs jusqu'à L 750 x W 750 millimètres

L'information de tête d'impression :

- tête 3S (3S = oscillation Squeezee simple)

- Vitesse de racle : 2 à 200 mm/sec

- Force de pressing de racle : 5 à 200 N +/- 2N (contrôle de retour)

- Angle d'attaque variable d'impression de racle : 45 à 65 degrés

- Matériel de lame de racle : Métal ou uréthane

Options :

- 2D caméra d'inspection d'impression

- Système de vide de carte PCB

- Système d'UPS

- Système de PSC (PSC : Contrôle de stabilité d'impression)

- Unité de contrôle de température

- Mesure de volume de Pâte-petit pain de soudure

- Logiciel : Outils d'usine de YAMAHA

Taille de machine :

- avec le convoyeur normal : L 1,640 millimètre x W 1,640 millimètre x H 1,400 millimètres

- avec le convoyeur d'extension de sortie : L 1,973 millimètre x W 1,640 millimètre x H 1,400 millimètres

La machine pèsent : 1,500 kilogrammes

YSP (modèle : KHT-000)

Carte PCB applicable L510xW460mm à L50xW50mm

Applicable pour imprimer une plus longue région de L600mm transportant une plus longue carte PCB de L610mm

Tête de la tête d'impression 3S (baptisée du nom de racle simple d'oscillation)

Pour la racle de chargement, possible de choisir de la racle en métal ou d'uréthane

Exactitude d'impression d'exactitude d'impression (3σ) +/-0.025mm

Exactitude pour l'alignement répété (3σ) : +/-0.005mm

Sec de la durée de cycle 11,0 (pour l'impression normale dans notre condition optima)

Taille applicable L750x W750 millimètre L736x W736 millimètre L750x W650 millimètre L650x W550 millimètre L600x W550 mm*1 L550x W650 mm*1 de pochoir

Taille maximum L510xW460 millimètre L510x W460 millimètre L510x W350 millimètre L330x W250 millimètre L330x W250 millimètre L330x W250 millimètre de carte PCB

C.A. triphasé 200/208/220/240/380/400/416 d'alimentation d'énergie V +/--10%

Source 0.45MPa d'alimentation en air

Dimension externe L1,640mmxW1,640mmxH1,400mm (ne pas inclure la projection)

Pesez approximativement 1,600kg

Ces pochoirs de taille ont besoin de l'addition de l'adaptateur de fixation et du remplacement du bec de nettoyage.

Les caractéristiques et l'aspect sont sujets au changement sans préavis.

VALVE DE KM1-M7163-20X A010E1-37W
VALVE DE KM1-M7163-21X A010E1-54W
VALVE DE KM1-M7163-30X A010E1-44W
VALVE de KGA-M7111-H0X A041E1-48W 88X
VALVE DE KM5-M7174-11X AME05-E2-PSL-13W
VALVE DE KV7-M7111-B0X A041E1-11-48W
VALVE DE KM1-M7162-20X A010E1-35W
VALVE DE KV8-M7162-20X A010E1-55W
VALVE DE KV8-M7162-10X A040-4E1-56W
VALVE de KV8-M71YA-00X A010E1-56W (48W)
VALVE DE KM1-M7162-11X A040-4E1-54W
VALVE DE KU0-M3410-41X A010E1-32W
VALVE DE KGA-M37P1-00X G010HE1-5W
KV5-M7121-L0X A040-4E1-50W
KV5-M7121-R0X A040-4E1-50W
Tête de KH2-M7101-00X A040-4E1-3W YTF
Valve de coup de VALVE de KGA-M7111-G0X A010E1-59W
VALVE DE KV8-M7535-01X
VALVE DE KGB-M7163-A0X 37W+44W+13W
VALVE DE KV8-M7163-A0X 37W+44W+13W
ÉJECTEUR DE KGA-M7111-A0X KGA-M7111-A03
KV7-M7110-00X/KV7-M7110-10X (ENSEMBLE DE VALVE DE L/R)
KGA-M7110-00X/KGA-M7110-10X (ENSEMBLE DE VALVE DE L/R)
KGA-M7111-G0X A010E1-59W YV88X, VALVE DE YV88XG
KGA-M7111-H0X A041E1-48W YV88X, VALVE DE YV88XG
KM0-M7182-BOX AME07-E2-PSL-12W YV88X, VALVE DE YV88XG
ÉJECTEUR DE KM5-M7174-11X AME05-E2-PSL-10W
VALVE DE KM1-M7163-20X A010E1-37W/54W/37W
VALVE de KM1-M7163-30X A010E1-44W 44W
VALVE DE KM5-M7174-11X AME05-E2-PSL-13W
VALVE D'A040-4E1-56W (POUR U/D)/KV8-M7162-11X
VALVE D'A040-4E1-54W (POUR U/D)/KM1-M7162-10X
VALVE KM1-M7162-20X/KV8-M7162-20X D'A010E1-35W/55W
AME05-E2-34W EJECTER 21W
KHY-M7152-00 EJECTER
KHY-M7152-01 EJECTER
VALVE KHY-M7153-00
VALVE 0.2-0.5MpaYS24 de KHY-M7153-01 KOGANEI JA10AA-21W
VALVE 0.2-0.5MpaYS24 de KHY-M7153-00 KOGANEI JA10AA-21W
PEU DE VALVE DE KHY-M7154-01X/KHY-M7154-00/KHY-M7154-01 YS12
5322 360 10207 VALVE D'A010E1-37W KM1-M7163-20X
ENSEMBLE DE VALVE DE KV6-M7171-10X
ÉJECTEUR AME05-E2-PSL-32W YG100 DE KGS-M7171-A0X
ÉJECTEUR DE KM0-M7182-B0X
9498 396 01089 ÉJECTEUR AME05-E2-PSL-32W YG100
ÉJECTEUR DE KGS-M7171-AOX
GUIDE DE KGK-M9267-01X YG100
VALVE KKD-M7151-00
COUVERCLE DE FILTRE KHY-M7155-01
COUVERCLE DE FILTRE DE KHY-M7155-00X
KHY-M7152-00 ÉJECTEUR DE VIDE DE LA VALVE KOGANEI AME05-E2-34W
KHY-M7154-00 PEU 1
KHY-M7154-01 PEU 1
COUVERCLE DE FILTRE KHY-M7155-00 1
VALVE 9965 000 03808 55W
KGB-M7163-AOX KGB-M7163-BOX EJETOR YV100XG
ÉJECTEUR DE KHY-M7151-00 KHY-M7151-01
KHY-M7151-011 ÉJECTEUR, RÉSINE YG12
VALVE DE KJJ-M717B-002 JA10AA-22W
PAC YS DU PEU KHY-M7156-00
VALVE DE KHY-M7153-003 JA10AA-21W
PEU KHY-M7154-00
PAC DU PEU KHY-M7156-00
KHW-M9129-00 CEINTURE 1, CONVOYEUR
KV8-M8883-A0X
KKE-M9127-00 CEINTURE 1, CONVOYEUR
KKE-M919R-00 CEINTURE, CONVOYEUR
KKE-M917H-00 CEINTURE, convoyeur 1250MM
KKE-M917H-50 CEINTURE, convoyeur 1540MM
PEU KHY-M7154-01X DE LA VALVE YS12
5322 360 VALVE HAUT/BAS DE 10208 TOPAZES
5322 281 20198 VALVE A040-4E1
PAC YG12 DE PEU DE KHY-M7156-00 KHY-M7156-01
Valve de KGS-M37P1-00X YAMAHA YG88R, coup d'axe
9498 396 01199 valve, coup d'axe
ÉJECTEUR DE VIDE DE L'ÉJECTEUR YG88 DE KGR-M7111-F0X
ÉJECTEUR de VIDE de KV7-M7111-B0X 48W
COUVERCLE DE FILTRE KM5-M7174-G0
COUVERCLE DE FILTRE 5322 462 11024, PLASTIQUE
ÉJECTEUR DE KGB-M7163-00X
ÉJECTEUR DE KGB-M7163-00X YAMAHA
UNITÉ MICRO D'ÉJECTEUR DE KM8-M7163-02X YAMAHA YV100X
UNITÉ YV100X D'ÉJECTEUR DE KV8-M7163-01X
9498 396 02932 MC-1 VALVE KOGANEI JA10AA-22W
VALVE KOGANEI JA10AA-22W DE KJJ-M717B-00X MC-1
VANNE ÉLECTROMAGNÉTIQUE DE KV8-M7162-00X YV100XG
BASE D'ÉJECTEUR DE KM5-M7174-C1X
VALVE DE KGT-M7163-00X KV8-M7163-A0X 37W+44W+13W
ÉJECTEUR DE VIDE DE KM5-M7174-00X
valve de 5322 360 10327 Assembleon
valve de 5322 360 10469 Assembleon
Valve de KGA-M37P1-00X Assembleon
K87-M2140-00X
