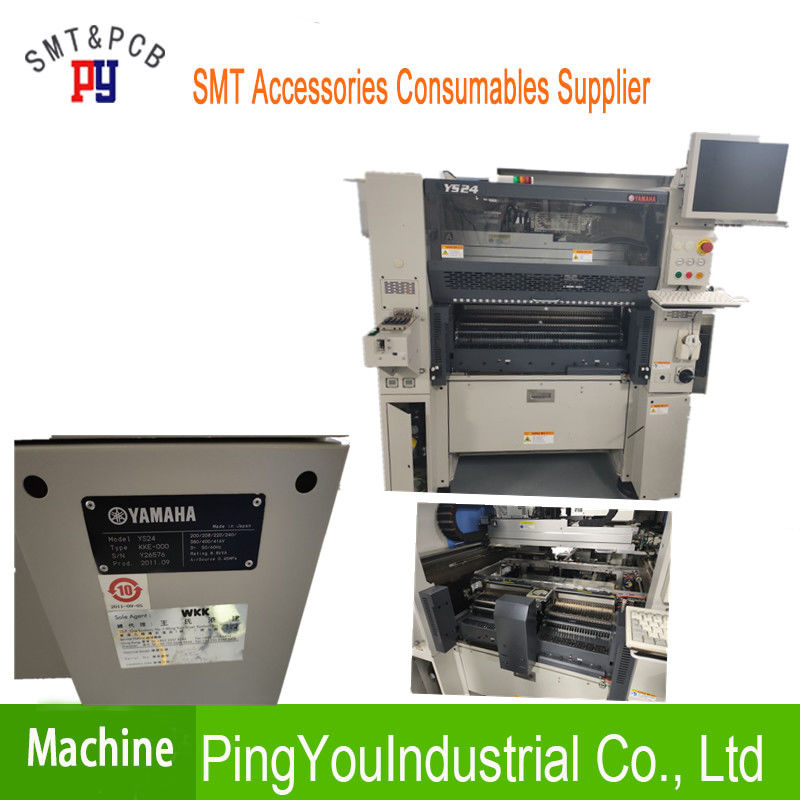

YS24 machine modulaire à grande vitesse superbe compacte, équipement KKE-000 d'Assemblée de carte PCB de Smt

Équipement modulaire d'Assemblée de carte PCB de la machine KKE-000 Smt de Superbe-Haut-vitesse du contrat YS24

Équipement modulaire d'Assemblée de carte PCB de la machine KKE-000 Smt de Superbe-Haut-vitesse du contrat YS24

La série Mounter de Yamaha YS24 est divisée en Yamaha YS24 et

Modèles de Yamaha YS24X,

Yamaha YS24/YS24X soutient les substrats ultra grands de L700×W460mm

Table unique du placement de Yamaha double, double système à rails.

Production YS24 par unité de superficie de 340 000 CPH/de mètre carré.

72,000CPH (0.05sec/CHIP)

Excellente capacité de support

« Double convoyeur » developpé récemment 34kCPH/㎡ d'étape

Secteur-productivité, classe supérieure dans le monde

Carte PCB superbe de L700 x de W460mm grande applicable

Double système de ruelle de YAMAHA applicable

120 capacités maximum de conducteur

0402 à 32 x 32mm

Composants applicables

72,000CPH (0.05sec/CHIP)

Excellente capacité de support

« Double convoyeur » developpé récemment 34kCPH/㎡ d'étape

Secteur-productivité, classe supérieure dans le monde

Carte PCB superbe de L700 x de W460mm grande applicable

Double système de ruelle de YAMAHA applicable

120 capacités maximum de conducteur

0402 à 32 x 32mm

Composants applicables

YAMAHA modèle YS24

Carte PCB applicable L50xW50mm – à L700xW460mm

Exactitude +/-0.05mm de support (+ 3), +/-0.03mm (3)

Vitesse 72,000CPH (0,05 sec. /CHIP : Conditions optimas établies par le moteur de Yamaha)

Composants applicables

0402 à 32x32mm max (taille 6.5mm ou moins)

Types composants

120 types (conversion large de bande magnétique de Max./8mm)

Alimentation d'énergie

C.A. triphasé 200/208/220/240/380/400/416 V +/--10%

Source d'alimentation en air

0.45MPa

Dimension externe

L1,254x W1,687x H1,445mm (à l'exclusion des saillies)

Poids

Approximativement 1,700kg

ENSEMBLE SERVO 1 DU PANNEAU KLA-M5840-04

ENSEMBLE SERVO 1 DU PANNEAU 2 KLA-M5840-15

3 ENSEMBLE 1 D'UNITÉ DE KLA-M5880-02 D.POWER

4 KLA-M11B0-01 LABEL, CONTRÔLEUR 1

LABEL 5 90K41-001390, AVERTISSANT 1

ENSEMBLE 1 D'UNITÉ DE SYSTÈME 6 KLW-M4209-21

EXTÉRIEUR 7 KLW-M4530-00 SI ASSEMBLÉE 1 YSM40R-4 DE CONSEIL

EXTÉRIEUR KLW-M4530-10 SI ASSEMBLÉE 1 YSM40R-2 DE CONSEIL

ASSEMBLÉE 2 DE CONSEIL DE LA VISION 8 KLA-M441H-20

ENSEMBLE 2 DE LA CARTE MÈRE 9 KLA-M4510-01

ENSEMBLE 1 DE PANNEAU DE LA CARTE MÈRE 10 KLA-M4250-01

11 KLA-M4262-01 LABEL, CONTRÔLEUR 1

12 97602-04308 VIS, CASSEROLE W/W PRINCIPAL 12

13 90116-12JA10 VIS, CASSEROLE W/W PRINCIPAL 2

14 90K41-001630 LABEL, PRÉCAUTION 1

15 KLA-M4255-10 DISQUE DUR À MÉMOIRE FLASH 4G 1

90172-00J040 JOINT, EXTL, 1 DENTÉ

SORTILÈGE DU BOULON 2 91312-04008, TÊTE 31 DE PRISE

SORTILÈGE DU BOULON 3 91312-06008, TÊTE 36 DE PRISE

4 92902-04200 JOINT, PLAINE 2

5 PLAT 2 DE KHJ-MK002-20 FEEDER-50

6 KHJ-MK010-20 CADRE, SUPPORT 1 1 DE BOBINE

LE GUIDE 7 KHJ-MK011-20, DIVISENT 2 1

8 KHJ-MK012-20 CADRE, SUPPORT 2 1 DE BOBINE

9 KHJ-MK013-20 CADRE PRINCIPAL 1 1

10 KHJ-MK014-20 CADRE PRINCIPAL 2 1

11 KHJ-MK015-20 CADRE PRINCIPAL 3 1

12 KHJ-MK016-20 CADRE PRINCIPAL 4 1

13 KHJ-MK017-20 CADRE PRINCIPAL 5 1

14 KHJ-MK018-20 CADRE PRINCIPAL 6 1

15 KHJ-MK019-20 TRACTION 2

16 KHJ-MK020-20 SÉPARATION 2 12

17 KHY-M373C-10 CHAÎNE 1

18 KHY-M374C-00 ROULETTE 2

19 KHY-M3R16-00 SÉPARATION 12

20 KM0-M3741-00 ROULETTE 63 2

PLAT 1 DU CONDUCTEUR KHJ-MD201-00

PLAT DU CÔTÉ 2 KHJ-MD202-00, L 1

PLAT DU CÔTÉ 3 KHJ-MD203-00, R 1

PLAQUE DE PRESSEUR 4 KHJ-MD204-00 1

BOUCHON 1 DU CONDUCTEUR 5 KHJ-MD205-00

PLAT 1 DU CONNECTEUR 6 KHJ-MD206-00

7 KHJ-MD207-00 SOUS LA COUVERTURE 1

8 KHJ-MD208-00 COUVERTURE ARRIÈRE 1

9 KHJ-MD209-00 EMBASE 1

10 KHJ-MD210-00 PIED 4

GUIDE 16P 1 du RAIL 11 KJJ-M371R-000

12 KHJ-MD212-00 BKT. COMMUTATEUR 1

PORTE-BOBINE 13 KHJ-MD213-00, DIFFICULTÉ. 1

PORTE-BOBINE 14 KHJ-MD214-00, MOUVEMENT 1

15 KHJ-MD110-00 LABEL, LANCEMENT 1

16 KHJ-M4484-02 FDR. ST ASSEMBLÉE 1 DE CONSEIL

17 KHJ-M4486-00 ENSEMBLE 1 DE PANNEAU DU LANCEMENT LED

PROTECTEUR DU CIRCUIT 18 KJ3-M6511-00, 1 1

FILTRE 19 KHJ-M537A-00 1

L'ÉNERGIE 20 KHJ-M6561-10 ALIMENTATION 1 1

21 KHJ-M661B-01 HNS, C.A. DANS 2 1

22 KHJ-M662A-00 HNS, CP DC24V 1

23 KHJ-M662B-00 HNS, LAMPE 1

24 KHJ-M662C-000 HNS, BRD.PWR 1

25 KHJ-M663C-00 HNS, LANCENT VERS LE HAUT DE 1

26 KHJ-M663D-00 HNS, LANCENT EN BAS DE 1

27 KHJ-M663E-00 HNS, LANCEMENT ONT PLACÉ 1

28 KHY-M66TE-00 HNS, F. CTRL-FDR. 1

29 KJ3-M662A-00 HNS, C.A. DANS 1 1 à l'étranger parts

KJ3-M661A-00 HNS, C.A. DANS des pièces de 1 1 Domestis

30 KHJ-MD215-001 LABEL, PUBLICATION PÉRIODIQUE 1

31 KHA-M5184-11 JOINT, LABEL 1

32 KHY-M6417-00 JOINT, CE 1

33 KHY-M372M-00 VIS, STAD 2

BOULON 4 de l'ENTRETOISE 34 90563-03J100

PLAINE 4 DU JOINT 35 92902-03200

TÊTE OBLIGATOIRE 4 DE LA VIS 36 98902-03004

TÊTE OBLIGATOIRE 28 DE LA VIS 37 98902-03005

TÊTE OBLIGATOIRE 10 DE LA VIS 38 98902-04006

TÊTE PLATE 8 DE LA VIS 39 98702-03006

SORTILÈGE DU BOULON 40 91312-03006. TÊTE 3 M3X8 DE PRISE

SORTILÈGE DU BOULON 41 91312-03008. TÊTE 4 M3X7 DE PRISE

42 90990-11J003 VIS, CASSEROLE W/W PRINCIPAL 16

AGRAFE EN NYLON 12 DE 43 $NK-3N

KLF-M3TD2-00 BLOC, JOINT 1

2 KLF-M3TD6-00 CONDUIT, HNS. 1

3 KMB-M3TD7-00 COUVERTURE, HNS. 1

4 KLF-M3TDD-00 BUSH 2

5 KLF-M3TDE-00 POLY JOINT 0,5 4

6 KLF-M3TDF-00 SUPPORT, CONNECTEUR 2

7 KLF-M3TDG-00 COUVERTURE, CONN. DE FES. 1

8 LC1-M91A1-00 COUSSIN 2

JOINT 4 de 9 $TSH4-M5M

PRISE DE L'AIR 10 KV8-M37S2-00, ENSEMBLE 2. 3

PRISE DE L'AIR 11 KLF-M37S2-00, ENSEMBLE 3. 1

AGRAFE EN NYLON 2 DE 12 $NK-2N

13 90990-41J151 COLLIER 1 2

14 KLF-M3TB1-01 COUVERTURE SUPÉRIEURE 1,46 1 bande de résine

15 KLF-M3TB5-00 COUVERTURE SUPÉRIEURE 2,46 1

16 91312-03014 BOULON, TÊTE 4 M3X14 DE HEX.SOCKET

17 91312-04006 TÊTE 12 M4X6 DU BOULON HEX.SOCKET

18 91312-04025 TÊTE 4 M4X20 DU BOULON HEX.SOCKET

19 91312-06016 TÊTE 4 M6X16 DU BOULON HEX.SOCKET

20 90990-32J005 BOULON, BRIDE 2

21 90112-2AJ008 TÊTE 4 DU BOULON HEX.SOCKET

22 97602-04308 VIS, CASSEROLE W/W PRINCIPAL 2

TÊTE OBLIGATOIRE 3 DE LA VIS 23 98902-03004

24 92A08-03305 VIS, ENSEMBLE 4

25 KLF-M3T75-00 SÉJOUR, RELAIS 1

26 91312-04008 TÊTE 2 DU BOULON HEX.SOCKET

27 KMB-M3TD8-00 BANDE 1

COUPEUR KLF-M3T05-00, STIMULANT 46 2

2 KLF-M3T06-01 PLAT, BASE3 1

3 KLF-M3T07-A0 COUPEUR, PLUS BAS 46 1

4 KLF-M3T08-00 BARRE 2

5 KLF-M3T09-00 PLAT, 4 46 1

6 KLF-M3T25-10 SÉJOUR, UN SUPPORT PLUS HUMIDE 1

7 KLF-M3T26-00 COUVERTURE, COUPEUR 46 1

8 KLF-M3T77-02 SÉJOUR, COUPEUR HNS. 1

9 KLF-M3T0N-02 COUVERTURE, M 46 1

BOUCHON 1 DE L'AMORTISSEUR 10 KHY-M3T24-10

RAIL DE 11 90K72-6L0130 LM, 20 3

BLOC DE 12 90K80-020L00 LM, HSR20-L 3

SÉJOUR 2 M18 DE L'AMORTISSEUR 13 KHY-M3T23-00

AMORTISSEUR 14 KHY-M3T22-01 2 M18

15 KLF-M3T15-01 SÉJOUR, L LATÉRAL 1

16 KLF-M3T15-11 SÉJOUR, R LATÉRAL 1

17 KLF-M3TB2-00 SÉJOUR, PENTE L 1

18 KLF-M3TB2-10 SÉJOUR, PENTE R 1

AGRAFE EN NYLON 4 DE 19 $NK-2N

20 91312-04008 TÊTE 7 M4X8 DU BOULON HEX.SOCKET

21 91312-04010 TÊTE 6 M4X10 DU BOULON HEX.SOCKET

22 91312-05010 TÊTE 6 M5X10 DU BOULON HEX.SOCKET

23 91312-05012 TÊTE 7 M5X12 DU BOULON HEX.SOCKET

24 91312-05014 TÊTES 12 M5X14 DU BOULON HEX.SOCKET

25 91312-05018 TÊTE 6 M5X18 DU BOULON HEX.SOCKET

26 91312-05025 TÊTE 4 M5X25 DU BOULON HEX.SOCKET

27 91312-05030 TÊTE 4 M5X30 DU BOULON HEX.SOCKET

28 91312-06014 TÊTE 4 M6X14 DU BOULON HEX.SOCKET

29 91312-06018 TÊTE 2 M6X18 DU BOULON HEX.SOCKET

30 91312-06020 TÊTE 10 M6X20 DU BOULON HEX.SOCKET

31 91312-06030 TÊTE 4 M6X30 DU BOULON HEX.SOCKET

32 97602-04308 VIS, CASSEROLE W/W PRINCIPAL 4
