Profileur de profilage intelligent thermique du profil KIC K2 de SMT de ré-écoulement d'équipement sans plomb de four

Profileur de profilage intelligent thermique du profil KIC K2 d'équipement de four de ré-écoulement de SMT

Commodément regardez et partagez les profils thermiques de four de ré-écoulement sur des périphériques mobiles

Poseur de milieu de gamme de profil de nouvelle génération

Le poseur de profil de nouvelle génération remplace le bout des profileurs plus anciens de la technologie de KIC

Competitivement évalué pour le marché de milieu de gamme

Matériel compact et robuste

Le ² de K s'adaptera par les chambres passionnées serrées souvent trouvées dans la production sans plomb

7 dimensions d'unité de comité technique :

206 x 60 x 17 (millimètre)

Bouclier : 302 x 75 x 23 (millimètre)

9 dimensions d'unité de comité technique

206 x 75 x 17 (millimètre)

Bouclier : 312 x 90 x 23 (millimètre)

Le matériel durable a conçu pour résister aux environnements de production approximatifs

Opération de sécurité

Début automatique quand les températures sont au-dessous d'un déclencheur spécifique de “début”, protégeant le ² de K et assurant à points de départ cohérents et profils qu'on peut répéter

Matériel conçu pour des mesures précises

L'ingénieur place la qualité et les paramètres connexes par productivité :

Niveau de PWI

Vitesse minimum/maximale permise de convoyeur

La température maximale maximum, etc.

À l'usage des opérateurs, des techniciens et des ingénieurs de four de ré-écoulement qui ont besoin d'un profil de courant ascendant de four de ré-écoulement

Logiciel d'installation de four de ré-écoulement

Le logiciel de l'optimisation de KIC fait une recherche complète de toutes les combinaisons possibles des températures de zone de four et des vitesses de convoyeur. Il choisit le four le meilleur installé pour chaque produit nouveau dans des secondes

Les critères choisis par l'usager d'installation se concentre sur placer le profil vers :

le centre de la fenêtre de processus

vitesse maximum de convoyeur

utilisation minimum de l'électricité de four

Analyse instantanée et objective de profil

L'index de processus célèbre (PWI) de la fenêtre de KIC explique comment le profil adapte la fenêtre de processus établie, avec un nombre simple :

PWI au-dessus de 100 = profil hors de Spéc.

PWI à 100 = juste de profil sur la limite de Spéc.

PWI en-dessous de 100 = profil dans Spéc.

PWI à 0 = le centre précis de la fenêtre de processus

Analyse immédiate de profil

Analyse objective et personnel-indépendante de profil

Les données périphériques de profil ont rendu évident

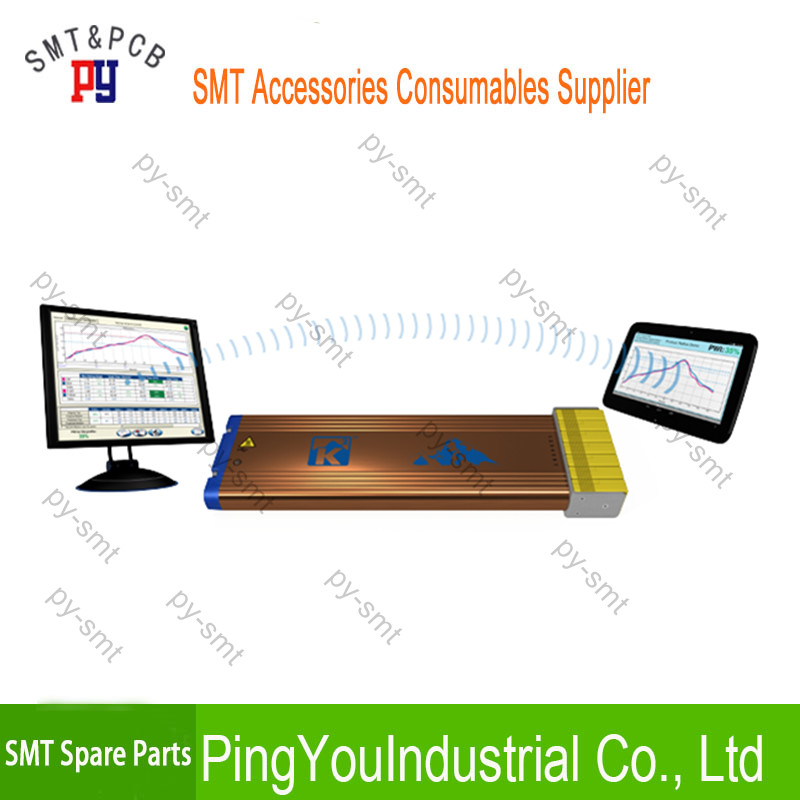

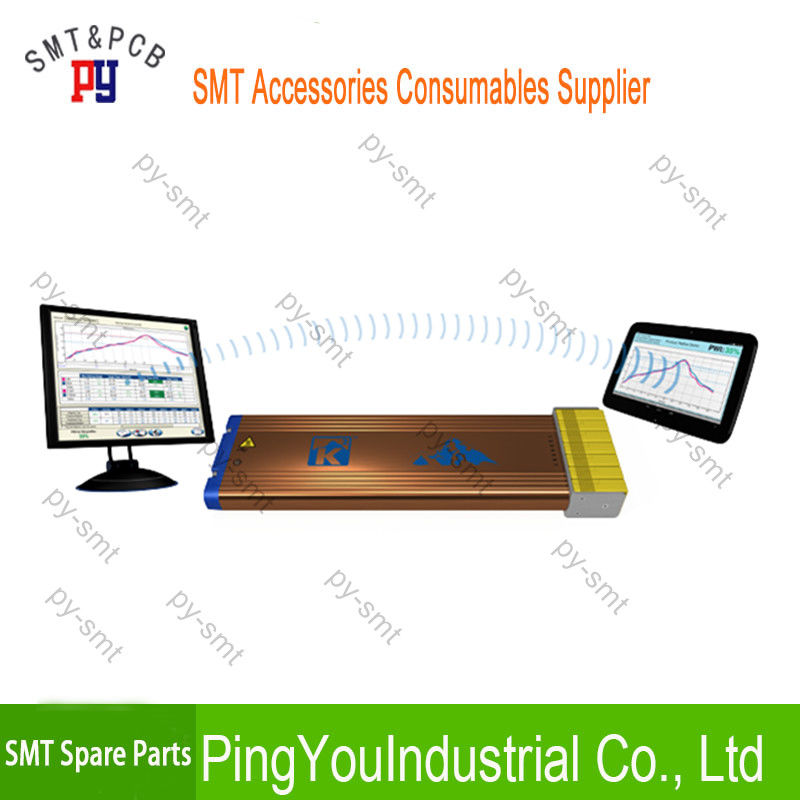

En accédant au ² de K profilez les données sur le PC ou le périphérique mobile

Les données de profil peuvent être montrées de deux manières :

Sur le PC de four ou le PC de profilage

Sur un périphérique mobile autorisé d'Android

Fonction partageante commode pour des données choisies de profil

Modèle de Datalogger : des données sont téléchargées à l'ordinateur par un câble d'USB après la course

La visionneuse mobile du profil de KIC est WiFi
et Bluetooth compatible.

Note : Le logiciel de KIC peut se connecter par interface directement à quelques contrôleurs de four, éliminant le besoin de saisie de données de point de consigne manuelle. Veuillez consulter votre fournisseur de four pour la disponibilité. Le logiciel de KIC est boîtier de protection protégé.

Profilage réduit à un nombre simple

Le PWI mesure l'ajustement du profil à la fenêtre de processus d'une façon mathématique et objective à l'aide d'un nombre simple. Ceci aides en optimisant le processus par des profils alternatifs comparants et de rangs en termes de leur ajustement à la fenêtre de processus disponible. Plus le PWI est inférieur, le plus efficace et stable le processus ! (Voyez la fiche technique de PWI pour une explication détaillée)

Résistance maximum en quelques minutes à la température spécifique

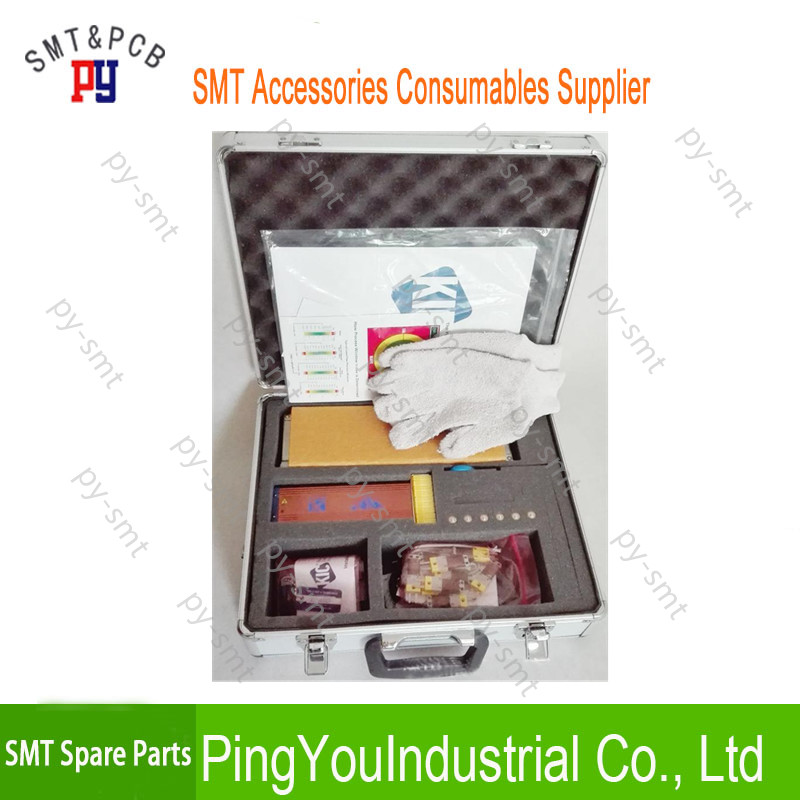

Contenu de kit de ² de K

• Poseur de profil
• Bouclier thermique
• CD de logiciel
• Boîtier de protection de protection des logiciels
• Câble d'USB (un masculin/mini-b)
• Batteries de D.C.A. (6)
• Ciseaux

• Thermocouples
• Housse de transport
• Manuel d'utilisation électronique
• Guide électronique de matériel
• Gants
• Obtention du guide commencé
• Certificat de calibrage
