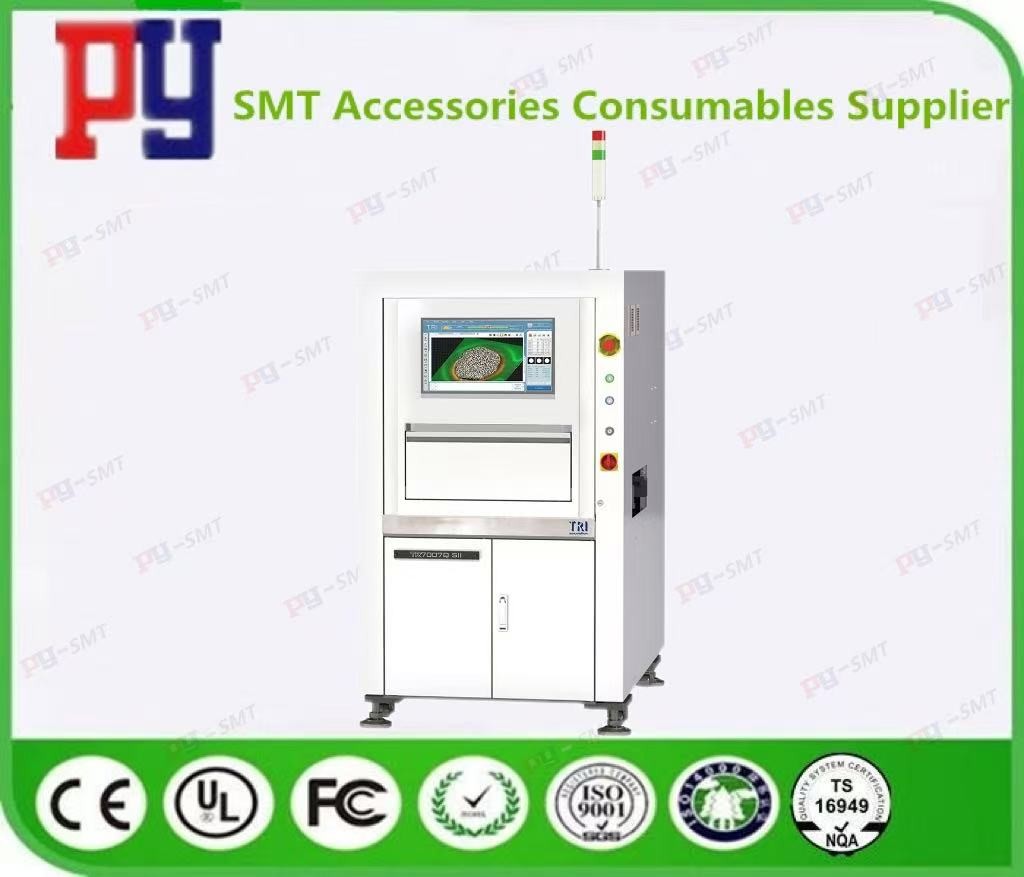

Machine SMT pour l'inspection 3D de la pâte de soudure (SPI) TR7007Q
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | TRI |
| Certification | CE,ISO |
| Numéro de modèle | Le numéro de série est le TR7007Q. |
| Quantité de commande min | 1 |
| Prix | Négociable |
| Détails d'emballage | Emballage standard |
| Délai de livraison | 1 à 2 jours |
| Conditions de paiement | L/C, D/A, D/P |
| Capacité d'approvisionnement | À long terme |
Contactez-moi pour des aperçus gratuits et des bons.
Je suis désolé.:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Condition | Nouveau/utilisé | la vitesse | À grande vitesse |
|---|---|---|---|
| Qualité | C' est excellent. | Numéro de pièce | Le numéro de série est le TR7007Q. |
| Le stock | Avec stocks | Précision | D'une haute précision |
| Mettre en évidence | Équipement d'assemblage 3D SPI SMT,La machine à écrire de type SII,Machine SMT d'inspection 3D de pâte de soudure |
||
Description de produit
La machine SMT pour l'inspection 3D de la pâte de soudure (SPI) TR7007Q SII.
Les spécifications:
| Système optique | |
| Méthode d'image | Imagerie par arrêt |
| La caméra | 21 Mpix |
| Résolution de l'image | 9.8 μm, 15 μm (réglage d'usine) |
| Éclairage | Lumières 2D à large spectre (RGB+W), éclairage coaxial |
| Technologie 3D | Modèle de frange numérique à 4 voies |
| Le champ de vision | 21 Mpix@ 9,8 μm: 50,30 x 40,24 mm |
| 21 Mpix@ 15 μm: 76,8 x 61,4 mm | |
| Résultats des inspections | |
| Vitesse d'image | 21 Mpix@ 9,8 μm: 2,6 FOV/seconde |
| 21 Mpix@ 15 μm: 2,3 FOV/s | |
| Résolution de hauteur | 21 Mpix@ 9,8 μm: 0,4 μm |
| 21 Mpix@ 15 μm: 0,454 μm | |
| Max. Hauteur de la soudure | 21 Mpix@ 9,8 μm: 420 μm |
| 21 Mpix@ 15 μm: 470 μm | |
| * sur la cible de calibration | |
| Tableau de mouvement et contrôle | |
| Contrôle de l'axe X | Servo à rotation alternatif avec régulateur de mouvement EtherCAT |
| Contrôle de l'axe Y | Servo à rotation alternatif avec régulateur de mouvement EtherCAT |
| Contrôle de l'axe Z | Servo à rotation alternatif avec régulateur de mouvement EtherCAT |
| Résolution de l'axe X-Y | 0.1 μm |
| Résolution de l'axe Z | 0.1 μm |
| Gestion du conseil | |
| Taille maximale du PCB | Pour les véhicules à moteur à commande autonome: |
| TR7007Q SII: DL: 510x310 mm x 2 voies, 510x590 mm x une voie | |
| Pour les véhicules à moteur à commande autonome: | |
| Épaisseur de PCB | 0.6 à 5 mm |
| Poids maximal des PCB | TR7007Q SII (DL): 3 kg. Facultatif: 5 kg |
| TR7007LQ SII: 3 kg. Facultatif: 5 kg / 12 kg | |
| Dégagement supérieur | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Dégagement du fond | 40 mm |
| Dégagement des bords | Optionnellement: 4 mm / 5 mm |
| Hauteur du convoyeur | 880 920 mm |
| * Compatible avec SMEMA | |
| Fonctions d'inspection | |
| Les défauts | Paste insuffisante |
| Paste excessive | |
| Déformation de la forme | |
| Paste et pontage manquants | |
| Mesure | Taille |
| Surfaces | |
| Le volume | |
| Compte rendu | |
| Les dimensions | |
| Le nombre de fois où le | TR7007Q SII: 1000 x 1480 x (@9,8 μm: 1650 mm, @15 μm: 1700 mm) |
| TR7007Q SII DL: 1000 x 1750 x (@9,8 μm: 1650 mm, @15 μm: 1700 mm) | |
| Pour les véhicules à moteur à commande autonome, la valeur de l'échantillon doit être supérieure à: | |
| Note: non comprise la tour de signalisation | |
| Le poids | TR7007Q SII: 795 kg |
| TR7007Q SII DL: 840 kg | |
| TR7007LQ SII: 1025 kg |
Autres machines:
| Le TR7007D Plus |
| Les données sont fournies par les autorités compétentes. |
| Le numéro TR7700 |
| Le numéro TR7007 SII |
| Le numéro de série est le TR7007Q. |
| Le numéro TR7007 SIII |
| Le TR7007Q Plus |
| Le numéro de série est le TR7700QH. |
| Le modèle TR7500QE Plus |
| Le nombre d'heures de travail est le suivant: |
| Pour les véhicules à moteur électrique |
| Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. |
| Pour les véhicules à moteur électrique |
