Mettre en évidence:
La machine de détection des risques de l'AOI
, La machine SMT AOI TR7700QB SII
, Inspection optique automatisée (AOI) TR7700QB

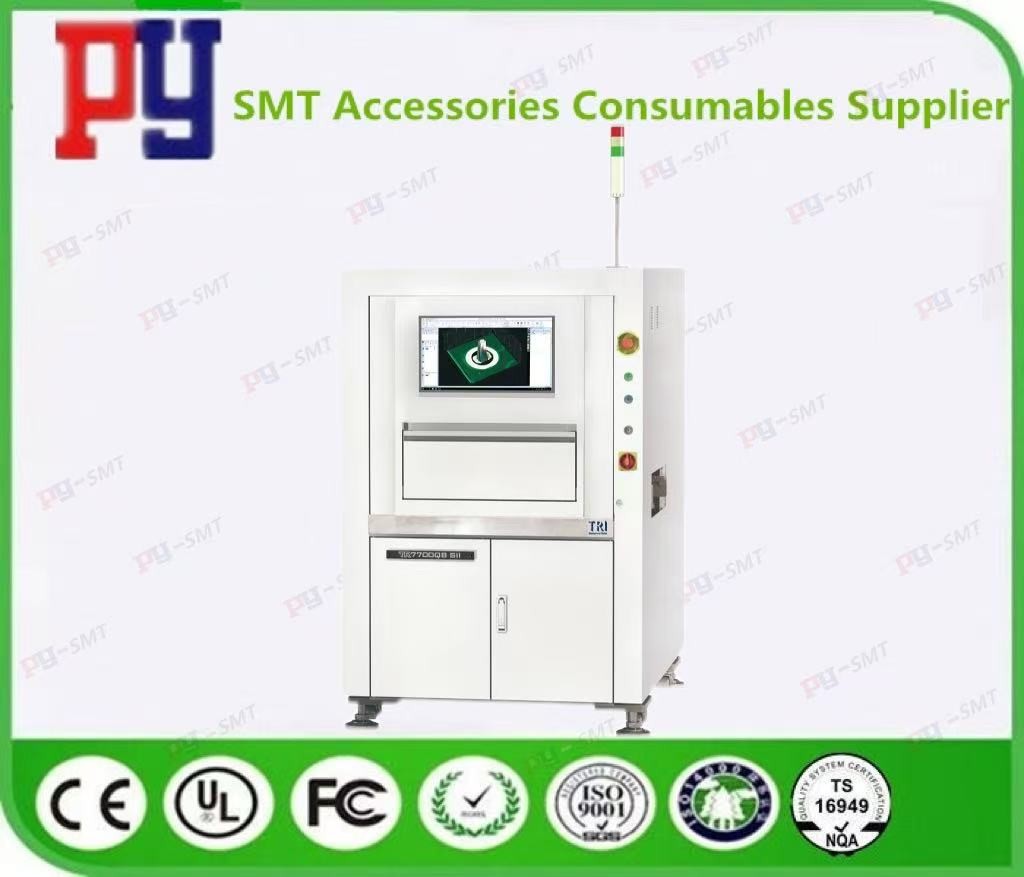

Machine d'inspection optique automatisée (AOI) TR7700QB SII SMT.
Les spécifications:
| Système optique |
|
| Méthode d'image |
Arrêtez-vous et allez |
| La caméra |
Caméra haute vitesse 12 MP |
| Caméra d'angle |
N/A |
| Résolution de l'image |
15 μm |
| Éclairage |
LED à couleur réelle multifase |
| Technologie 3D |
Projecteurs à frange numérique quad |
| Max. portée 3D |
20 mm |
| Résultats des inspections |
|
| Vitesse d'image |
57 cm2/s |
| * Selon la répartition des composants |
| Tableau de mouvement et contrôle |
|
| Contrôle de l'axe X |
Servo à rotation avec régulateur de mouvement |
| Contrôle de l'axe Y |
Servo à rotation avec régulateur de mouvement |
| Contrôle de l'axe Z |
Servo à rotation avec régulateur de mouvement |
| Résolution de l'axe X-Y |
1 μm avec codeur linéaire |
| Gestion du conseil |
|
| Taille maximale du PCB |
de hauteur ≤ 50 mm |
| Épaisseur de PCB |
0.6 à 6 mm |
| Poids maximal des PCB |
3 kg, optionnellement 5 kg |
| Dégagement supérieur |
100 mm |
| Dégagement du fond |
40 mm |
| Dégagement des bords |
3 mm, optionnellement 5 mm |
| Le convoyeur |
Hauteur en ligne: 830 - 870 mm |
| |
| * Facultatif: 900 mm |
| Fonctions d'inspection |
|
| Composant |
Manque, pierre tombale, panneau d'affichage, polarité, rotation, déplacement, marquage erroné (OCV), défectueux, à l'envers, composant supplémentaire, matériau étranger, composant soulevé, pont, hauteur de broche |
| THT Les défauts |
Manque, position, défauts de soudure, trou d'épingle, trou d'aération, hauteur de l'épingle, angle de l'épingle, décalage de l'épingle, pontage, humidification |
| L'autre partie |
Hauteur du filet de soudure, pourcentage de volume de la soudure, excès de soudure, soudure insuffisante, pontage, broches de perçage, plomb soulevé, rayures/contamination du doigt d'or |
| Les dimensions |
|
| Le nombre de fois où le |
Pour les pièces de rechange |
| |
| Note: hors tour de signalisation, hauteur de tour de signalisation 515 mm |
| Le poids |
1030 kg |
Autres machines:
| Le TR7007D Plus |
| Les données sont fournies par les autorités compétentes. |
| Le numéro TR7700 |
| Le numéro TR7007 SII |
| Le numéro de série est le TR7007Q. |
| Le numéro TR7007 SIII |
| Le TR7007Q Plus |
| Le numéro de série est le TR7700QH. |
| Le modèle TR7500QE Plus |
| Le nombre d'heures de travail est le suivant: |
| Pour les véhicules à moteur électrique |
| Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe. |
| Pour les véhicules à moteur électrique |
Les résultats de l'enquête sont publiés dans le journal officiel de l'Union européenne.
